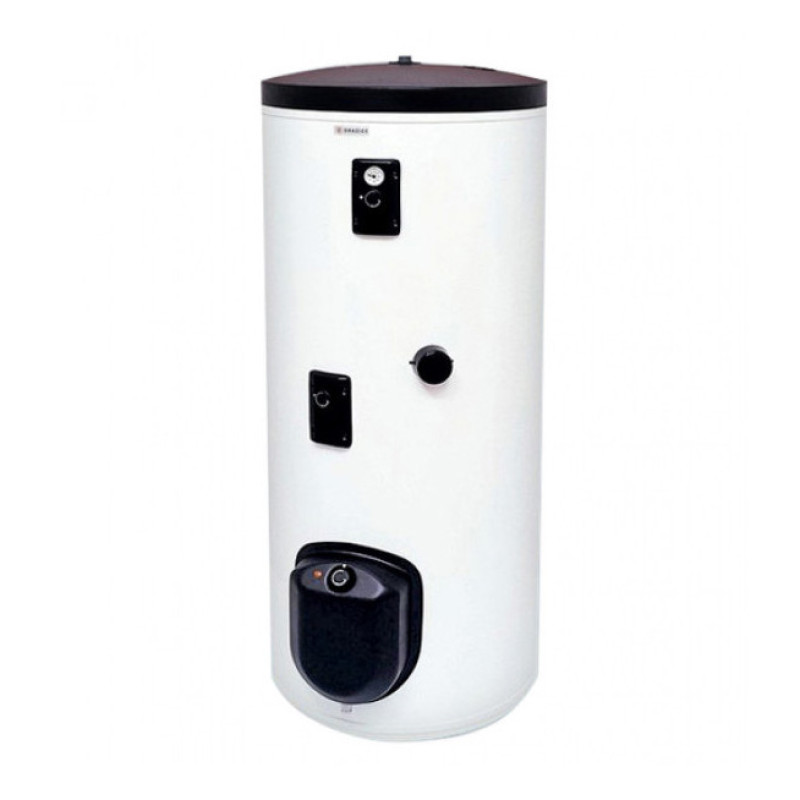

Бойлер Drazice OKCE 200 NTR 2,2 кВт

Бойлер Drazice OKCE 200 NTR 2,2 кВт

Бойлер Drazice OKCE 200 NTR 2,2 кВт – підлоговий водонагрівач непрямого нагріву води з емальованим резервуаром та потужним теплообмінником, який розрахований на максимальну температуру опалювальної води 110 градусів за Цельсієм та тиск 1 MPa. Призначений для нагрівання води до 80 градусів за Цельсієм для технічних та господарських потреб із зовнішнього джерела. Водонагрівач має інтегрований електричний ТЕН 2,2 kW. "Сухий ТЕН" - керамічний електричний нагрівальний елемент у сталевій гільзі, привареній до кришки фланця. Що дозволяє робити заміну нагрівального елемента без порушення герметичності бака водонагрівача. Перевагою даної конструкції є підвищена поверхня теплообміну, захист ТЕНу від виникнення накипу, що вигідно відрізняє водонагрівачі Drazice, від водонагрівачів інших виробників, які використовують «мокрі ТЕНи». Водонагрівач обладнаний регулятором температури ГТВ (термостат для керування триходовим клапаном або циркуляційним насосом) з електроживленням 230 V/50 Hz, запобіжним клапаном і виводом для циркуляції. ), що запобігає виникненню гальванічного ефекту та електрохімічної корозії. Таке рішення є однією з головних переваг водонагрівачів Drazice. Внутрішня поверхня бака покрита високоякісною емаллю без вмісту нікелю, що у поєднанні із захисним магнієвим анодом забезпечує довговічність роботи водонагрівача.

Констркція Бойлер Drazice OKCE 200 NTR 2,2 кВт

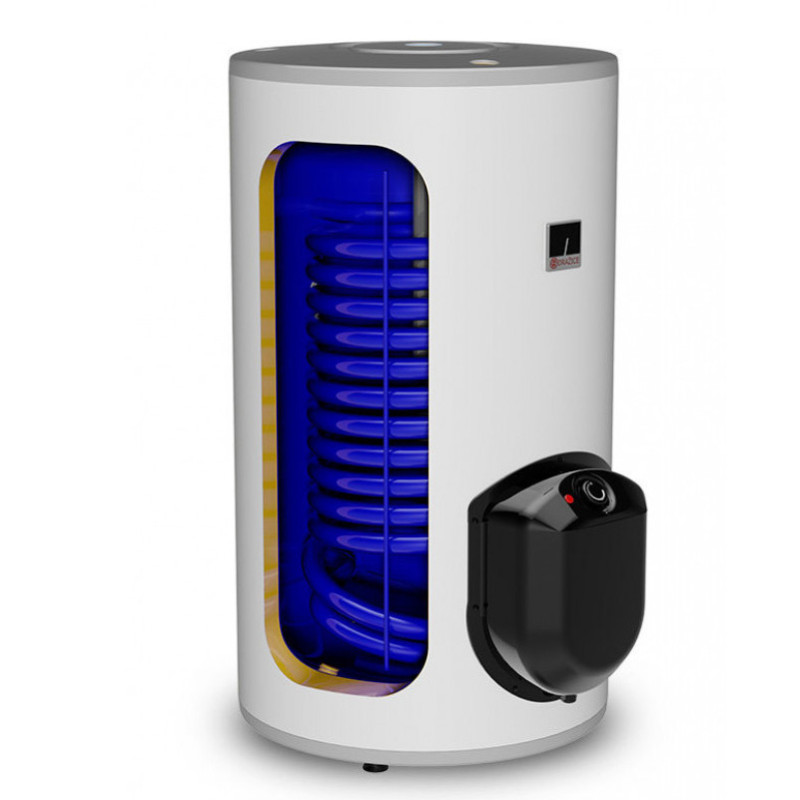

Резервуар водонагрівача зварений зі сталевого листа, теплообмінники - зі сталевої труби, і все повністю покрите емаллю, стійкою до дії гарячої води. Як додатковий антикорозійний захист у верхній частині водонагрівача встановлений, а у вибраних моделей також у бічному фланці (див. список на стор. 25), встановлений магнієвий анод, який регулює електричний потенціал внутрішньої частини резервуара, і таким чином зменшує небезпеку його іржавіння. У всіх типів приварені висновки гарячої води, холодної води та циркуляційний отвір. Резервуар ізольований шаром поліуретанової піни завтовшки 40 – 65 мм. Корпус водонагрівача утворює сталевий лист, покритий порошковою фарбою, сполучні деталі мають металеве покриття. Весь водонагрівач встановлений на трьох гвинтах з можливістю корекції нерівностей підлоги в діапазоні 10 мм. Під пластиковою кришкою на бічній поверхні водонагрівача об'ємом знаходиться очисний та оглядовий отвір з фланцем, в отворі можна встановити нагрівач з різною потужністю. Обидва типи NTR та NTRR від об'єму 200 літрів забезпечені отвором 6/4“ для вкручування додаткового нагрівального елемента TJ. Він застосовується в тому випадку, якщо водонагрівач підключений до геліосистеми або системи з тепловим насосом – для додаткового нагрівання води у верхній частині водонагрівача до необхідної температури. Водонагрівач встановлюється на підлогу поряд із джерелом гарячої води або поблизу нього. Резервуар випробуваний тиском 0,9 МПа, теплообмінники – тиск 1,5 МПа.

Технічні характеристики Бойлер Drazice OKCE 200 NTR 2,2 кВт

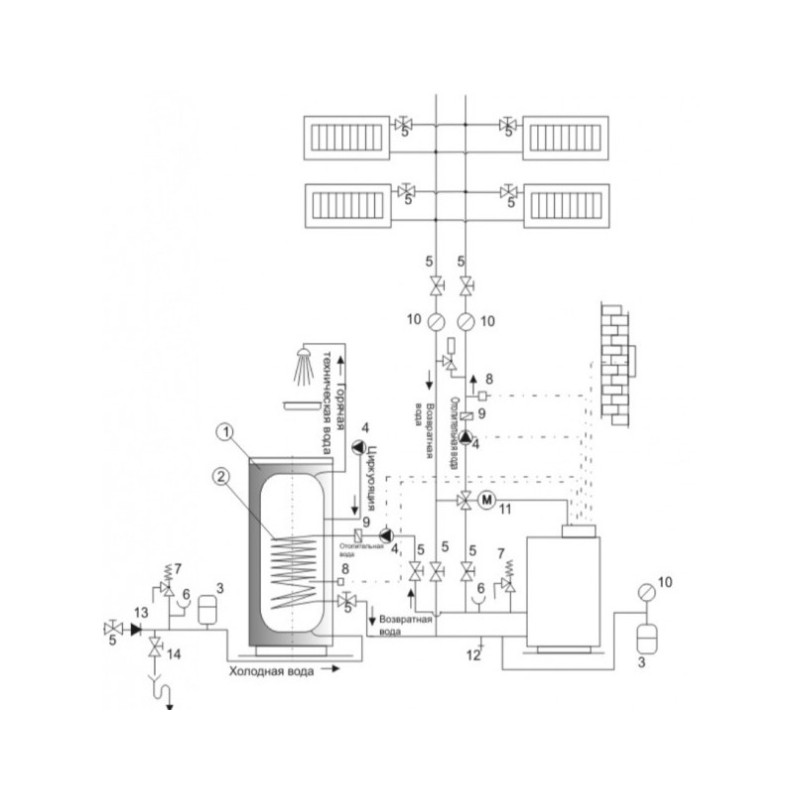

1. Водонагрівач
2. Теплообмінник водонагрівача
3. Розширювальний бак
4. Насос
5. Запірний клапан
6. Манометр
7. Запобіжний клапан
8. Датчик температури
9. Засувка зворотного потоку
10. Термометр
11. Змішувальний клапан - моторизований
12. Сливний клапан
13. Зворотний клапан
14. Зливний клапан водонагрівача

Інструкція Бойлер Drazice OKCE 200 NTR 2,2 кВт
