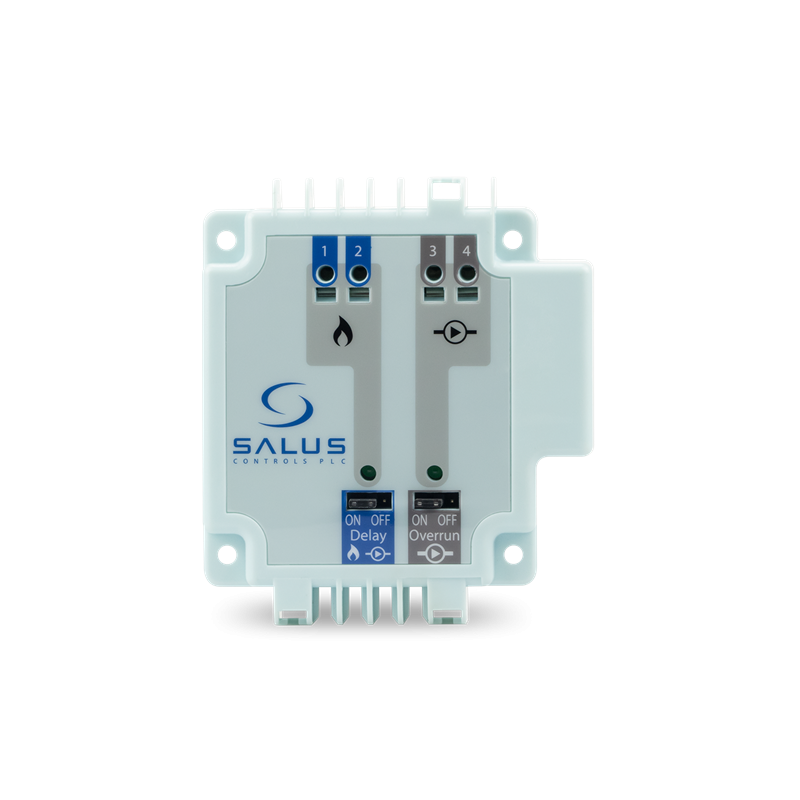

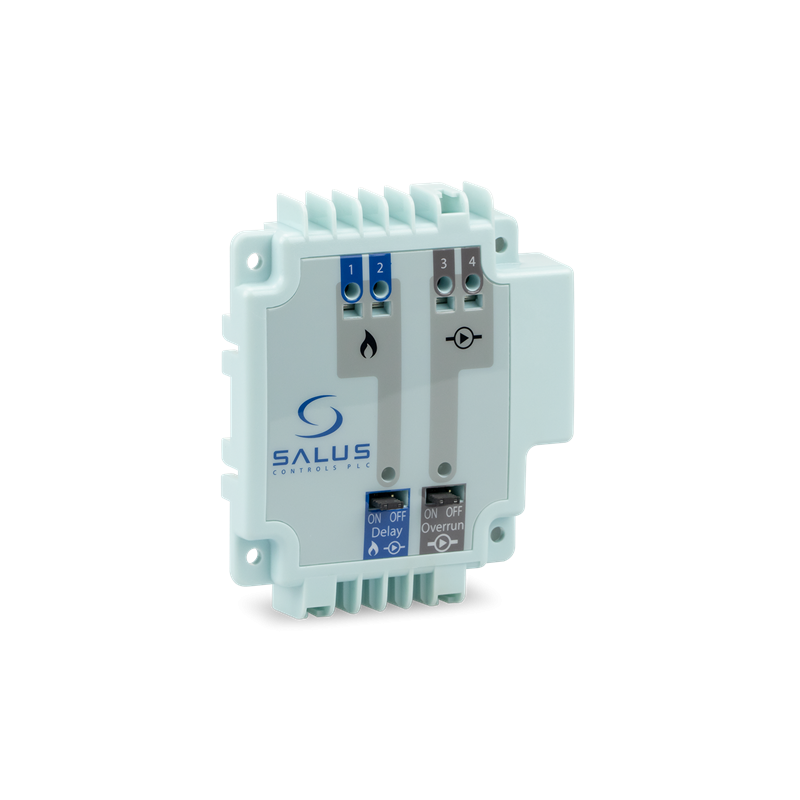

Модуль керування Salus PL07 котлом і насосом до центру комутації KL06

Модуль керування Salus PL07 котлом і насосом до центру комутації KL06 — це логічний модуль керування котлом і насосом, призначений для розширення функціональності комутаційного центру SALUS KL06 (версії 230 В або 24 В). Він дозволяє індивідуально керувати циркуляційним насосом і котлом через безвольтові контакти COM/NO. Модуль активує насос і котел, коли будь-який із підключених до KL06 термостатів сигналізує про потребу в теплі, і вимикає їх, коли потреба в опаленні зникає. PL07 живиться безпосередньо від комутаційного центру KL06. Модуль підтримує функцію затримки ввімкнення/вимкнення (3 хвилини) через налаштування перемичок (ON-OFF Delay та ON-OFF Overrun, за замовчуванням увімкнені). Перемички 0–15 дозволяють налаштувати затримку вимкнення від 0 до 15 хвилин, а перемички P, 1–6 — вибір зони для активації модуля (за замовчуванням «P» для всіх зон). Монтаж виконується шляхом підключення до послідовного роз’єму KL06, використовуючи безгвинтові клеми Cage Clamp для проводів 0.5–1.5 мм² (тверді) або 1.0–1.5 мм² (гнучкі). Пристрій відповідає директивам ЄС (EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU) і призначений для використання в сухих закритих приміщеннях. Модуль PL07 збільшує можливості центру комутації KL06. Використовується для управління циркуляційним насосом за допомогою контактів без напруги COM/NO. Контакти COM / NO замикаються, коли будь-який з регуляторів, під’єднаних до центру комутації сигналізує про потребу тепла. І у свою чергу роз’єднуються, коли регулятори, під’єднані до центру комутації, перестають сигналізувати про потребу нагрівання.

Сфера застосування Модуль керування Salus PL07 котлом і насосом до центру комутації KL06

• Керування циркуляційним насосом і котлом у системах опалення.
• Розширення функціональності комутаційного центру KL06 (230 В або 24 В).
• Використання в системах зонального опалення, зокрема теплої підлоги.
• Застосування в житлових і комерційних об’єктах для автоматизації опалення.
• Сумісність із термостатами SALUS (серії Expert NSB, HTR, BTR).

Переваги Модуль керування Salus PL07 котлом і насосом до центру комутації KL06

• Проста та швидка інтеграція з KL06 через послідовний роз’єм.
• Індивідуальне керування насосом і котлом через безвольтові контакти COM/NO.
• Сумісність із версіями KL06 на 230 В і 24 В.
• Налаштування затримки ввімкнення/вимкнення (3 хвилини) для захисту насоса та котла.
• Гнучке налаштування затримки вимкнення (0–15 хвилин) через перемички.
• Безгвинтові клеми Cage Clamp для легкого підключення проводів.
• Живлення від KL06, що усуває потребу в окремому джерелі живлення.
• Відповідність стандартам ЄС для безпеки та надійності.
• дуже легкий і швидкий монтаж в центрі комутації
• індивідуально керує насосом і котлом

Технічні характеристики Модуль керування Salus PL07 котлом і насосом до центру комутації KL06
