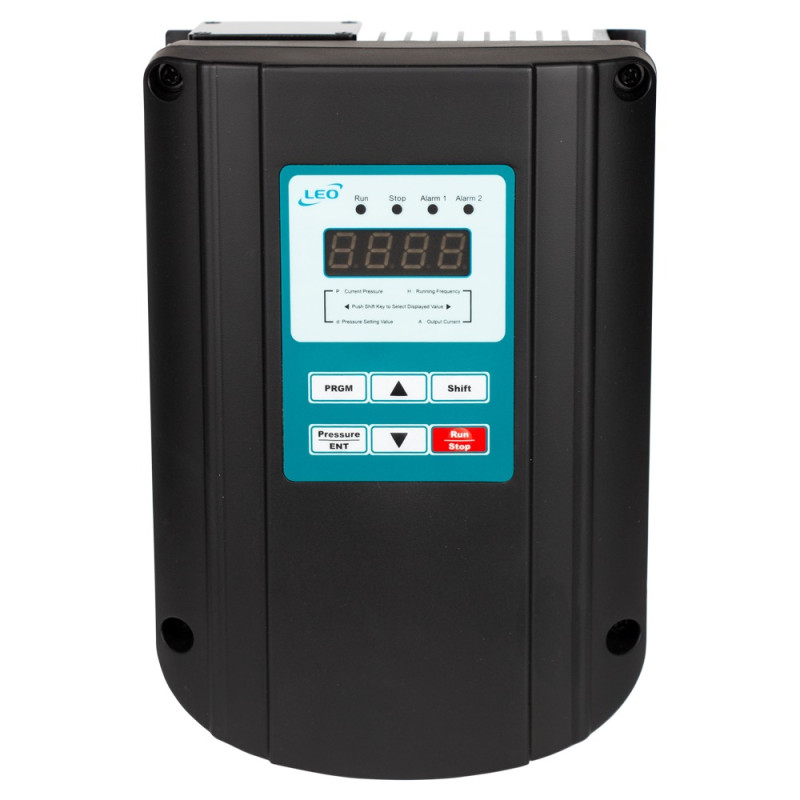

Частотний перетворювач LEO 3.0 (779685) 3~380В × 3~380/220В 5.5-7.5кВт

Перетворювач частоти 3~380В × 3~380/220В 5.5-7.5кВт LEO 3.0 (779685)

Серія PD - це повнофункціональні перетворювачі частоти, які підходять для невеликих установок з одним насосом з функцією підтримки постійного тиску. Відрізняються компактністю корпусу, габарити якого в два рази менше аналогічних за характеристиками перетворювачів частоти інших виробників. Перетворювач частоти може встановлюватися безпосередньо на двигун насоса або поруч з ним завдяки захисту від бруду і пилу (класу захисту IP65). Вбудована функція управління одним насосом надійна і проста в налаштуванні. ППідтримка ведучий / ведений, 2хRS485 (опционально).

• Вхід: 3 фази 380 В
• Вихід: 3 фази 380 В тільки для підключення трифазних електродвигунів за схемою "зірка" або 3 фази 220 В і тільки для підключення трифазних електродвигунів за схемою "трикутник"
• Номінальна сила струму: 17.0 А

Датчик тиску в комплект з перетворювачем частоти не входить.

Технічні характеристики Частотний перетворювач LEO 3.0 (779685) 3~380В × 3~380/220В 5.5-7.5кВт:

• Режим управління: V/F;
• Пусковий момент: 1Гц 100%;
• Діапазон регулювання швидкості: 1:20;
• Похибка регулювання швидкості: ±1.0%;
• Перевантажувальна здатність (настроюваний захист електродвигуна від перевантаження по силі струму): 60 сек.: 120% норм.току; 1 сек.: 150% норм.току;
• Автоматичне обмеження по силі струму;
• Захист від обриву фаз на вході/виході;
• Захист від перенапруги;
• Види V / F кривої: лінійна;
• Крива розгону / уповільнення: лінійна, діапазон: 0.1-3600 сек;
• Стартова частота: 1~10Гц;
• Частота мережі живлення: 50/60Гц ±5%;
• Діапазон вихідної частоти: 0~50/60Гц;
• Дискретні входи: 2 програмованих входи;
• Аналогові входи: Al1:0~10В або 0/4~20мА (задається параметром);
• Аналогове живлення: можна налаштувати: +5В ~ +24В (задається параметром);
• Джерело команд управління: пульт, керуючі вхідні клеми;
• Задання частоти: числове завдання, ПІД-регулятор;
• Вбудований ПІД-регулятор: для роботи в замкнутому контурі управління зі зворотним зв'язком;
• Функція AVR: підтримання постійної вихідної напруги при коливаннях вхідної;
• Запобігання аварійної зупинки: автоматичне керування процесом уповільнення для запобігання перенапруги на шині постійного струму при високій інерції навантаження або швидкому уповільненні;
• LED дисплей: відображення параметрів на дисплеї: тиск, температура, настройки тиску, програмовані параметри і приховані функції;
• Функція автоматичного енергозбереження: автоматичне зниження вихідної напруги при малих навантаженнях економить електроенергію;
• Завдання пароля: пароль може містити 4 цифри (крім 0);
• Блокування параметрів: для запобігання несанкціонованої зміни параметрів в процесі роботи або в зупиненому стані;
• Управління тиском: настройки ПІД-регулятора, контроль обриву зворотного зв'язку ПІД-регулятора, режим очікування ПІД-регулятора;
• Перезапуск при збої живлення: настроюється автоматичний перезапуск ПЧ при збої живлення, настройка затримки запуску;
• Контроль витоку води: оптимізований сплячий режим з урахуванням можливих витоків;
• Сигнал перевищення тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання від прориву;
• Сигнал критичного падіння тиску: сигнал зворотного зв'язку від датчика тиску для захисту труб мережі водопостачання та насосів;
• Захист від сухого ходу: різні режими захисту від сухого ходу (включаючи бездатчиковий);
• Висота установки: на висоті не більше 1000 м, на великих висотах зниження номінальна потужності: 1% на кожні наступні 100м;
• Навколишня температура: -10ºС~+40ºС, зниження номінальна потужності при 40ºC ~ 50ºC 4% на кожен 1ºC;
• Вібрації: < 9.8 м/с² (1.0G);
• Температура зберігання: -10ºC~+70ºC;
• Термін гарантійного обслуговування: 12 місяців.
