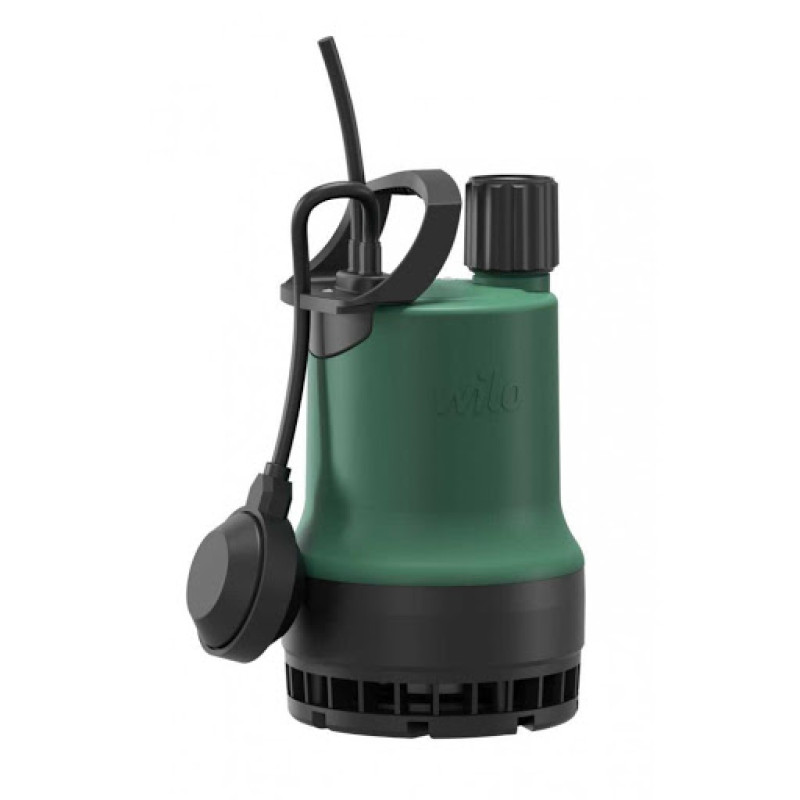

Дренажный насос WILO Drain TMW 32/11

Полностью затапливаемый погружной дренажный насос для мобильной установки в погруженном состоянии для перекачивания сточных вод без фекалий и загрязненной воды. Гидравлический корпус и рабочее колесо из синтетического материала, корпус электродвигателя из нержавеющей стали. Гидравлическая часть со встроенным взмучивающим устройством, с вертикальным резьбовым подсоединением со встроенным обратным клапаном и открытым многолопастным рабочим колесом. Двигатель в однофазном исполнении с охлаждающим кожухом (охлаждение осуществляется за счет перекачиваемой жидкости, протекающей между корпусом насоса и корпусом электродвигателя) со встроенным рабочим конденсатором и автоматическим датчиком контроля температуры обмотки электродвигателя. Кабель электропитания с установленной вилкой с заземляющим контактом и поплавковым выключателем для автоматического контроля уровня. Со стороны перекачиваемой жидкости — скользящее торцевое уплотнение, со стороны электродвигателя — манжетное уплотнение вала.

Погружные дренажные насосы серии Drain TM применяются:

• для автоматического откачивания жидкости из котлованов или шахт,
• для поддержания в сухом состоянии дворов и подвальных помещений в зонах, подверженных затоплению.
• для понижения уровня поверхностных вод, если загрязненная вода не поступает в канализацию за счет естественного перепада высот.
• Насосы предназначены для перекачивания слабозагрязненной, дождевой, дренажной и моечной воды.
• Насосы обычно устанавливаются в затопленном (погруженном) положении, стационарный монтаж или использование в переносном варианте возможны только в вертикальном положении.
• Благодаря наличию охлаждающего кожуха, возможна эксплуатация насосов также при сухой установке.

Технические характеристики WILO Drain TMW 32/11

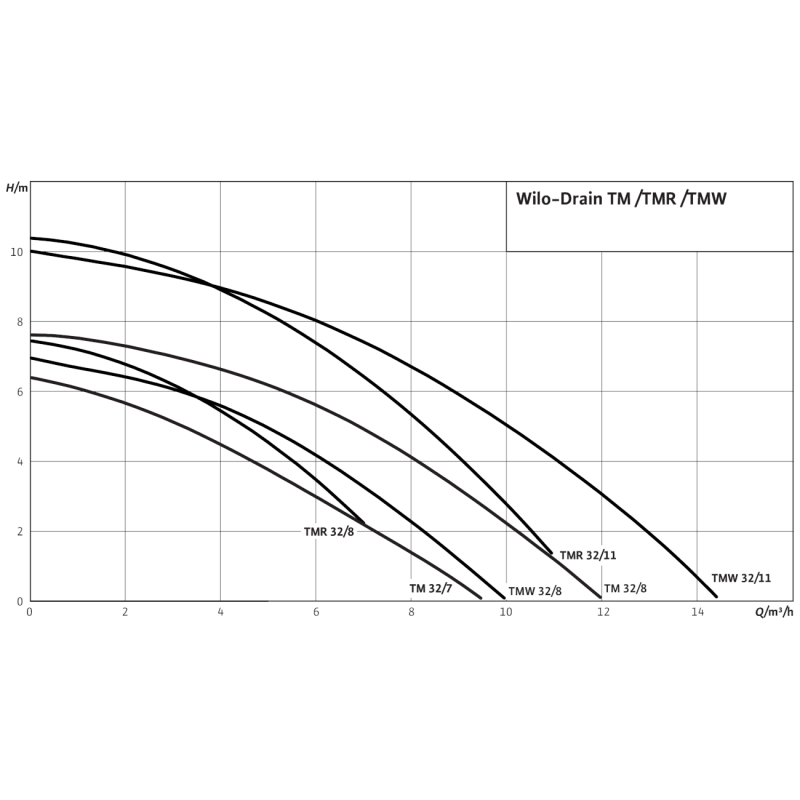

Гидравлические характеристики

• Максимальное рабочее давление p - 6 bar
• Свободный проход гидравлической части - 10 mm
• Макс. глубина погружения - 1.00 m
• Мин. температура перекачиваемой жидкости T - 3 °C
• Макс. температура перекачиваемой жидкости T - 35 °C
• Температура окружающей среды мин. T - 3 °C
• Макс. температура окружающей среды T - 35 °C

Данные электродвигателя

• Подключение к сети - 1~230 V, 50 Hz
• Допуск на колебание напряжения - ±10 %
• Коэффициент мощности cos φ - 0.93
• Номинальная мощность электродвигателя P2 - 0.55 kW
• Макс. ток на входе Р1 P1 max - 750.0 W
• Номинальный ток IN - 3.60 A
• Пусковой ток I - 9.8 A
• Тип включения - Прямой пуск от сети (DOL)
• Номинальная частота вращения n - 2900 rpm
• Макс. частота включений t - 50 1/h
• Класс нагревостойкости изоляции - F
• Класс защиты - IP68
• Режим работы (в погруженном состоянии) - S1
• Режим работы (в непогруженном состоянии) - S3-25%

Кабель

• Длина кабеля электропитания - 4.0 m
• Тип кабеля - H07RN-F
• Сечение кабеля - 3G1 мм²

Оснащение

• Тип взрывозащиты - нет
• Защита электродвигателя – Биметалл

Материалы

• Корпус насоса - PP-GF30
• Рабочее колесо - PPE/PS-GF20
• Материал уплотнения со стороны насоса - BQ1PFF
• Материал уплотнения со стороны электродвигателя - NBR
• Материал уплотнения - NBR
• Материал электродвигателя - 1.4301, X5CrNi18-10

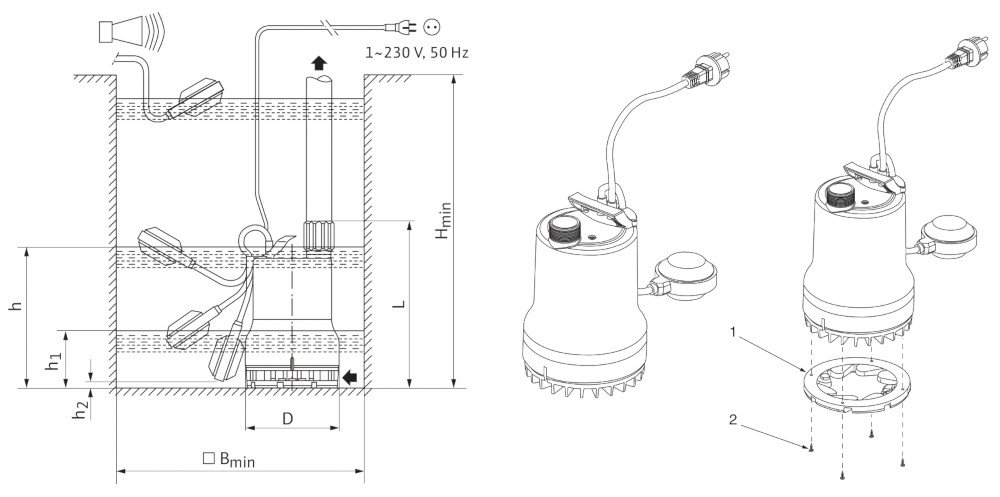

Установочные размеры

• Присоединение к трубопроводу с напорной стороны RPD - G 1¼
