Циркуляционный насос DAB A 110/180 XM (505809001)

циркуляционный насос DAB A 110/180 XM (505809001)

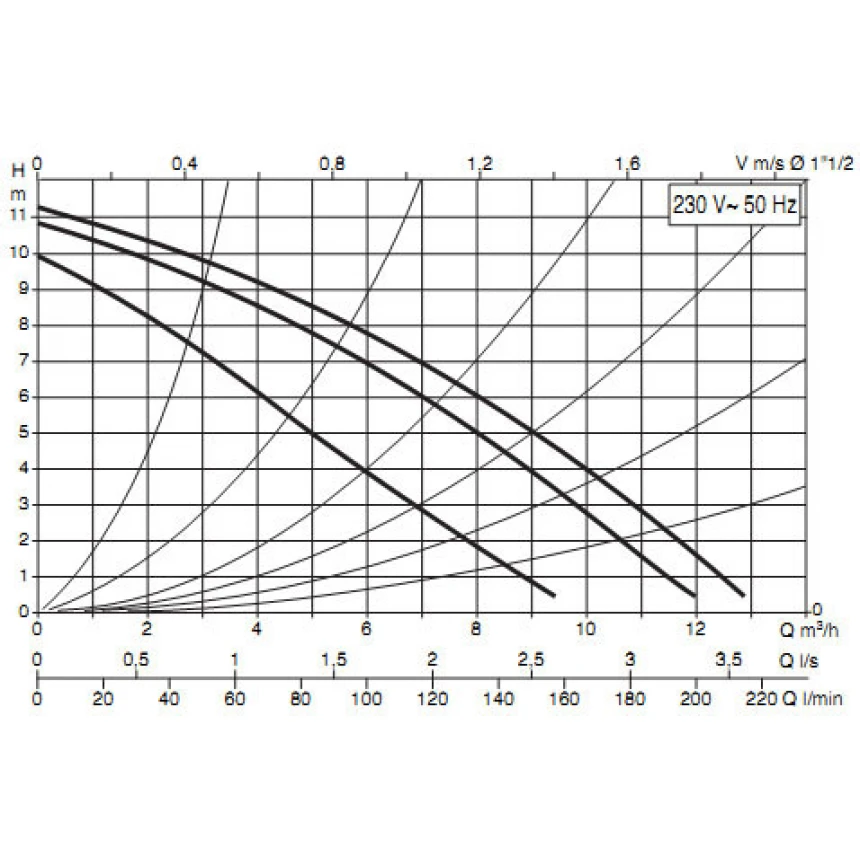

Циркуляционные насосы DAB A используются главным образом для циркуляции теплоносителя в системе отопления и являются новой модификацией насосов серии VA. Они имеют более широкий диапазон по расходу и нажиму и, следовательно, имеют более широкую сферу применений: средние и крупные загородные дома, небольшие производственные цеха. Насос DAB A имеет три фиксированных скорости вращения с соответствующими гидравлическими характеристиками и потребляемой мощностью. Переключение происходит вручную путем перемещения рычага на клеммной коробке насоса в соответствующее положение. Подшипники насоса смазываются перекачиваемой жидкостью. Новая разработка с применением штампованной защитной оболочки ротора делает насос фактически бесшумным.

Конструктивные характеристики Циркуляционный насос DAB A 110/180 XM (505809001)

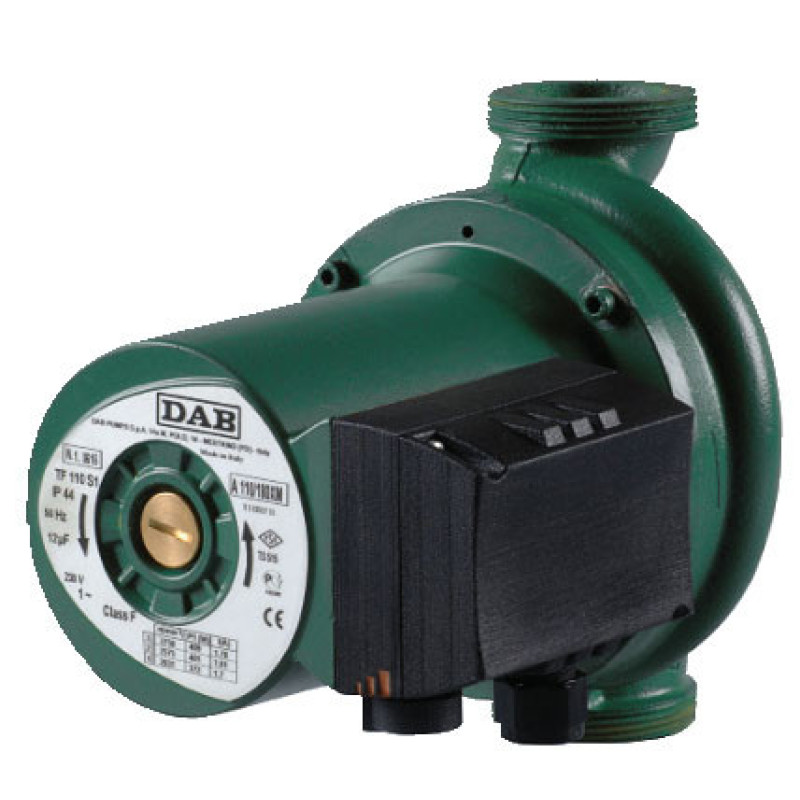

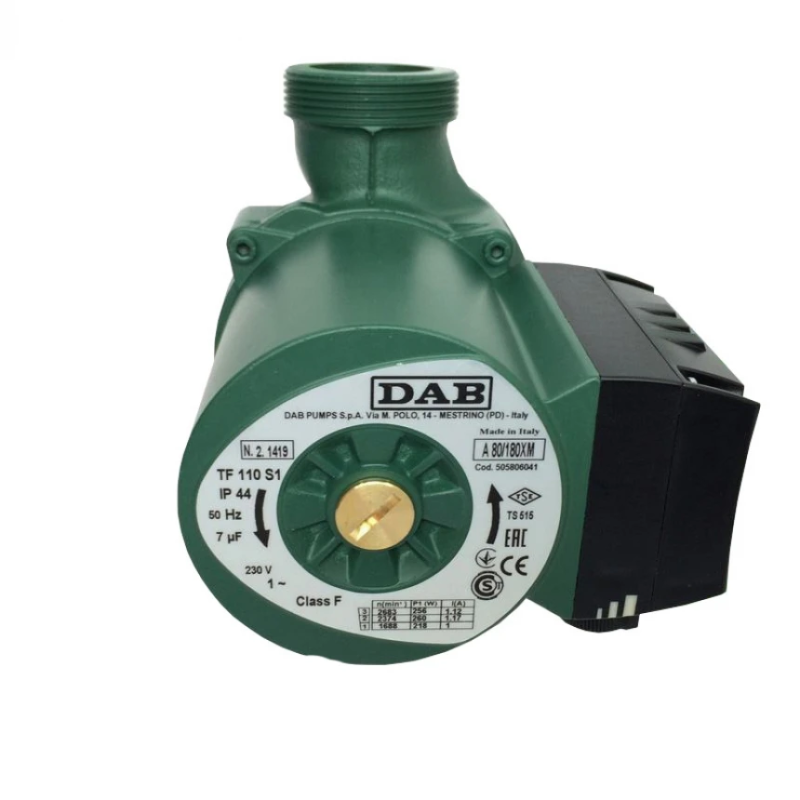

Моноблочный корпус состоит из чугунной гидравлической части и двигателя с мокрым ротором. Корпус двигателя из штампованного алюминия. Патрубки насосов резьбовые или фланцевые с отверстиями для подключения манометров. Рабочее колесо из технополимера. Вал двигателя из закаленной нержавеющей стали вращается в графитовых подшипниках скольжения, смазываемых перекачиваемой жидкостью. Защитная рубашка ротора, внутренний кожух статора и уплотнительный фланец из нержавеющей стали. Керамический упорный подшипник, кольцевые уплотнения из EPDM и латунная пробка для выпуска воздуха. Двухполюсный асинхронный двигатель с короткозамкнутым ротором имеет 3 скорости вращения в однофазной версии и 2 скорости в трехфазной версии. В первом случае скорости выбираются специальным переключателем на клеммной коробке.

В трехфазных модификациях переключение скоростей производится с помощью перемычек на выводах обмоток статора. Тепловой выключатель встроен в статорную обмотки в однофазной версии двигателя. Для трехфазных двигателей должен быть установлен пускатель на линии питания двигателя. Пускатель должен быть подключен к тепловой защите от перегрузки, встроенной в двигатель, чтобы защищать двигатель на всех скоростях. В сдвоенных модификациях в напорный патрубок встроен обратный клапан опрокидывающего типа, предотвращающий рециркуляцию жидкости через неработающий насос. В стандартную поставку также входит глухой фланец, устанавливаемый в случае, когда один из двух двигателей находится на обслуживании.

Преимущества использования: циркуляционный насос DAB A 110/180 XM (505809001)

• 3 фиксированные скорости;
• бесшумный в работе;
• допустимое количество гликоля до 30%.
