Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самообратным электроприводом (206152)

Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самовозвратным электроприводом (206152) используется для распределения или смешивания потока в системах отопления, охлаждения и водоснабжения. Отличается нормально открытым состоянием (н/в), диаметром 1 1/ исчезновении питания.

Трехходовой клапан ZERG работает как распределитель или смеситель потоков. Электропривод с пружиной возвращает шаровой затвор на 90°. В нормальном состоянии (без напряжения) клапан полностью открыт по прямой линии. При подаче 230 В привод переводит клапан в закрытое положение по прямой и открывает байпас.

Подходит для холодной и горячей воды (+95°C). Монтируется на трубы через внутреннюю резьбу 1 1/2" (Rp 1 1/2"). Идеально работает в зонных системах отопления.

Преимущества Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самообратным электроприводом (206152)

• Нормально открытый (н/у) — при отключении электричества клапан автоматически открывается.
• Самовозвратный привод с пружиной – обеспечивает безопасность системы.
• Трехходовая схема – позволяет смешивать или перенаправлять потоки
• Корпус из латуни и нержавеющей стали – высокая коррозионная стойкость.
• Быстрое износ — полный ход за 45–60 секунд
• Удобное монтажное положение – подходит для горизонтального и вертикального монтажа.

Принцип действия Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самовозвратным электроприводом (206152)

Принцип – on/off. Клапан с приводом имеет 2-х точечное управление (N+L, 220В). При первой подаче напряжения на привод клапан остается в текущем положении, при снятии напряжения по приводу (заряженный конденсатор), клапан поворачивает шток на 90С и переключает снова в клапан, при повторной подаче напряжения.
Крайнее положение ручки по часовой стрелке определяет исходное положение.

Сценарии использования Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самообратным электроприводом (206152)

• Зонное управление контурами отопления (радиаторы, теплый пол)
• Автоматическое переключение между контурами в котле
• Регулировка температуры в системах горячего водоснабжения
• Переключение между отоплением и охлаждением в фанкойлах
• Защита системы при отключении электричества (автоматическое открывание)

Характеристики Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самовозвратным электроприводом (206152)

• Артикул: 206152

• Производство: Китай

• Тип/модель: 3-х ходовой переключающий, самообратный

• Размер: DN40

• Рабочее давление: 10 бар

• Рабочая температура: 15-95°C

• Резьбовое соединение: Rp 1 1/2''

• Материал: латунь

• Среда применения: холл. вода/гар. вода / 50% гликоля / воздух

• Напряжение: 230 В, 50-60 Гц

• Степень защиты: II, IP 54

• Крутящий момент: 10 Нм

• Kvs: 30

• Тип электрического подключения: 2-х точечное (2 провода N+L)

• Самовозвратный механизм: Конденсатор

• Номинальное давление: PN 16

• Время закрытия/открывания: 8 сек

• Максимальный перепад давления: < 4 бар

• Длина кабеля: 300 мм

• Потребляемая мощность: 2 Вт (при работе привода)

• Гарантия: 24 мес.

• Бренд: Tervix

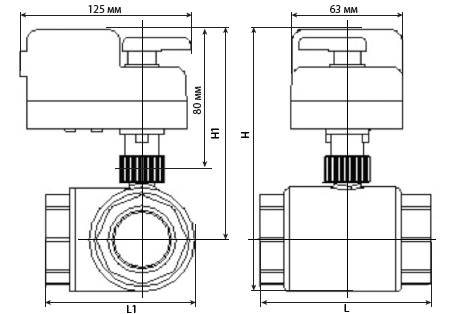

Габаритные размеры Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самообратным электроприводом (206152)

Комплектация Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самообратным электроприводом (206152)

• Клапан с электроприводом в сборе
• Кабель питания
• Инструкция по монтажу и эксплуатации

Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самовозвратным электроприводом (206152) — надежное решение для зонного управления системами отопления и водоснабжения. Благодаря нормально открытому состоянию и пружинному механизму обеспечивает максимальную безопасность и автоматическое открывание. разветвленных систем отопления.

Инструкция Трехходовой клапан Tervix Pro Line ZERG 1 1/2" DN40, н/у, зонный с самовозвратным электроприводом (206152)
