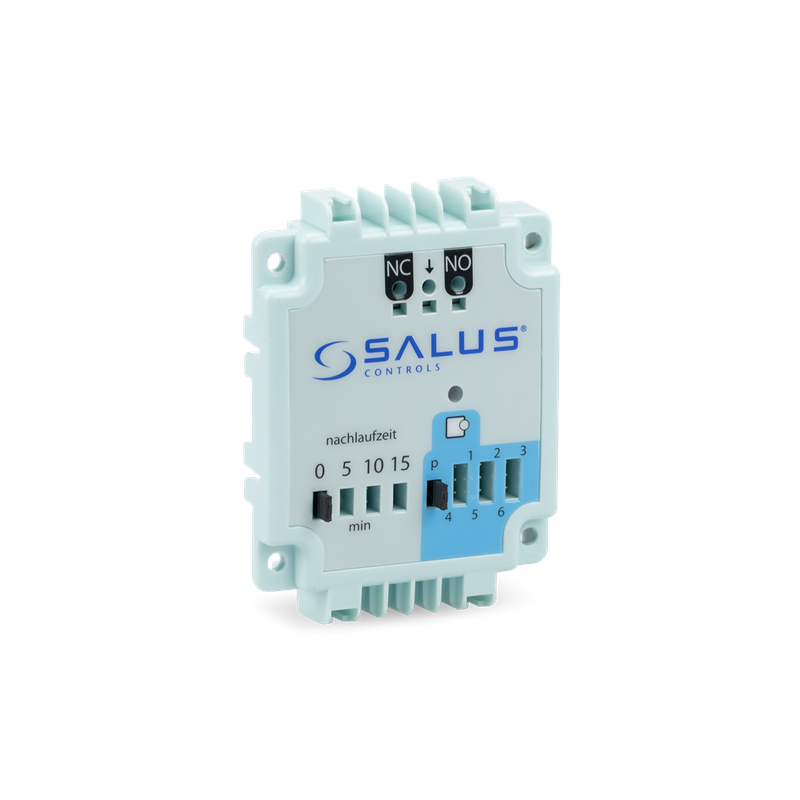

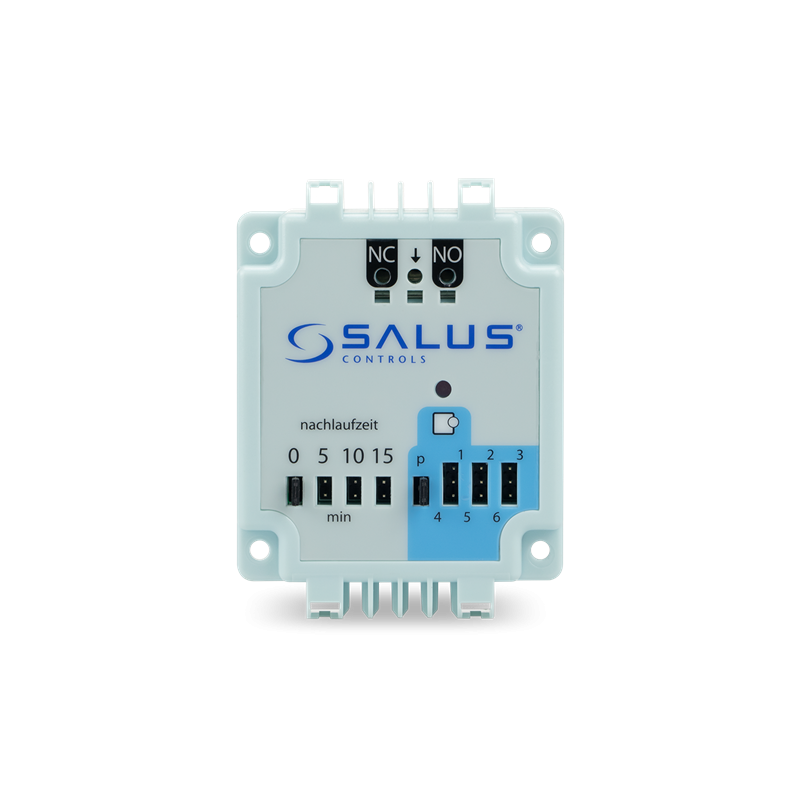

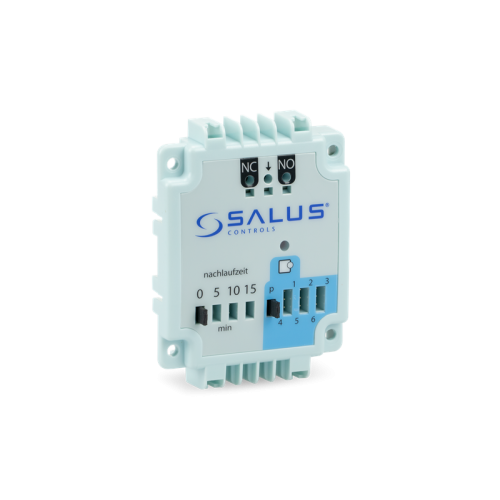

Модуль управления Salus PL06 котлом или насосом в центр коммутации KL06

Модуль управления котлом или насосом Salus PL06 к центру коммутации KL06 — это логический модуль управления котлом или насосом, предназначенный для расширения функциональности коммутационного центра SALUS KL06 (версии 230 В или 24 В). Он обеспечивает управление циркуляционным насосом или котлом через безвольтные контакты NC/COM/NO. Модуль активирует насос или котел, когда любой из подключенных к KL06 термостатов сигнализирует о потребности в тепле и выключает их, когда потребность в отоплении исчезает. PL06 питается непосредственно от коммутационного центра KL06, устраняющего потребность в отдельном источнике питания. Модуль поддерживает функцию задержки включения/выключения (ON-OFF Delay, 3 минуты) и задержки отключения (ON-OFF Overrun, 3 минуты), которые настраиваются с помощью перемычек. Перемычки 0–15 позволяют установить задержку отключения от 0 до 15 минут, а перемычки P, 1–6 – выбрать зону для активации модуля (по умолчанию «P» для всех зон). Монтаж производится путем подключения к последовательному разъему KL06 с использованием безвинтовых клемм Cage Clamp для проводов 0.5–1.5 мм² (твердые) или 1.0–1.5 мм² (гибкие). Устройство соответствует директивам ЕС (EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/EU) и предназначено для использования в сухих закрытых помещениях. Модуль PL06 повышает функциональность центра коммутации KL06. Используется для управления циркуляционным насосом (или котлом) с помощью выходных контактов без NC/COM/NO напряжения. Контакты COM/NO замыкаются, когда любой из регуляторов, подключенных к центру коммутации, сигнализирует о необходимости тепла. И в свою очередь разъединяются, когда регуляторы, подключенные к центру коммутации, перестают сигнализировать о необходимости нагрева.

Сфера применения Модуль управления Salus PL06 котлом или насосом в центр коммутации KL06

• Управление циркуляционным насосом или котлом в системах отопления.
• Расширение функциональности коммутационного центра KL06 (230 или 24 В).
• Использование в системах зонального отопления, в частности, теплого пола.
• Применение в жилых и коммерческих объектах для автоматизации отопления.
• Совместимость с термостатами SALUS серий Expert NSB, HTR, BTR.

Преимущества Модуль управления Salus PL06 котлом или насосом в центр коммутации KL06

• Простая интеграция из KL06 через последовательный разъем.
• Управление насосом или котлом через контакты NC/COM/NO.
• Совместимость с версиями KL06 на 230 В и 24 В.
• Настройка задержки включения/выключения (3 минуты) для защиты оборудования.
• Гибкая настройка задержки отключения (0–15 минут) через перемычки.
• Безвинтовые клеммы Cage Clamp для быстрого и надежного подключения.
• Питание от KL06, что упрощает установку.
• Соответствие стандартам ЕС по безопасности и надежности.
• очень легкий и быстрый монтаж в центре коммутации
• возможен выбор зоны, которая, как первая, будет запускать модуль
• совместим с центрами коммутации KL06 в версиях 230В и 24В

Технические характеристики Модуль управления Salus PL06 котлом или насосом в центр коммутации KL06
