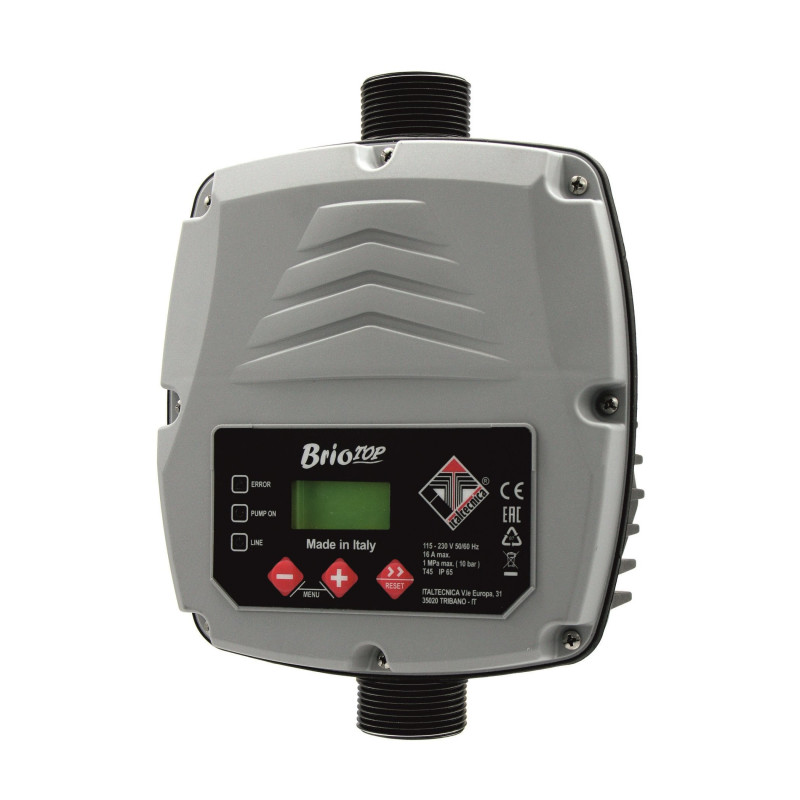

ItalTecnica BRIO Top 2.0 (1 1/4"х1 1/4") - Контроллер давления

Italtecnica Brio Top 2.0 – цифровое устройство для управления электронасосами, запускает и останавливает насос автоматически. Может быть установлен в качестве цифрового реле давления для использования с расширительным баком или в качестве регулятора давления и потока. Защищает насос от сбоев в работе (отсутствие воды, образование льда, перегрузка по току, избыточное давление, блокировка ротора, постоянные запуски).

Italtecnica Brio Top 2.0 может работать в различных установках:

• с отдельным электронасосом
• в системе сдвоенных автоматически чередующихся насосов
• вместе с частотными преобразователями (Sirio, Sirio Entry) для изготовления насосных станций с постоянным давлением.

Brio Top 2.0 программируется для работы в соответствии с двумя различными принципами:

• режим P+F (давление + расход) = в этом режиме насос включается после уменьшения давления, по достижении минимального заданного предела (Pmin); насос работает до тех пор, пока не прекратится забор воды, и поток, проходящий через устройство, не обнулится. В этих условиях давление установки будет соответствовать максимальному напору насоса
• режим P+P (давление + давление) = в этом режиме работа насоса регулируется внутри двумя уровнями давления (Pmin и Pmax); достижение нижнего порога давления (Pmin) определяет запуск насоса, а останов происходит на верхнем заданном пороге (Pmax).

При данной конфигурации необходимо использовать расширительный бак, имеющий подходящие размеры, в соответствии с требованиями установки и типом насоса.

При обоих режимах работы устройство защищает насос от работы без воды, когда отсутствует вода на всасывании, при помощи комбинированного контроля потока и давления. Работа станций со сдвоенными насосами допускается только в режиме “P+P”.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Italtecnica Brio Top 2.0:

• Питание сети: однофазное 115-230В переменного тока ± 10% - 50/60 Гц
• Макс. ток фазы двигателя: 1ph. - 16 A max.
• Максимальное допустимое давление: 1000 кПа (10 бар)
• Настраиваемое давление: 0,5 - 8 Бар
• Температура жидкости: 5 ÷ 45 °C
• Температура окружающей среды: -10 ÷ 50 °C RH < 95 %
• Гидравлическое соединение: 1 1/4” M-M
• Степень защиты: IP 65
• Вес: 0.83 kg
• Размеры: 247x173x127 мм

ВОЗМОЖНОСТИ Brio Top 2.0:

• Внутренний отсек, предназначенный для конденсатора пуска.
• Доступен с соединением 1 "или 1 1/4"
• Значения давления регулируются с помощью цифрового дисплея.
• На дисплее отображаются значения давления и тока двигателя.
• Автоматическое управление функциями пуска и останова однофазных электронасосов (наземных, вертикальных и погружных) до 16А (3 л.с.)
• Защита от сухого хода.
• Автоматический сброс в случае сухого хода.
• Контроль перегрузки по току двигателя, который отключается в случае перегрузки или блокировки ротора.
• Защита от замерзания, которая запускает насос, когда температура окружающей среды опускается ниже 4 ° C.
• Функция антиблокировки ротора, используемая для предотвращения заклинивания механических частей во время длительных периодов простоя насоса.
• Защита от избыточного давления, способная остановить электронасос при установленном пороге.
• Установка в любом положении - как вертикальном, так и горизонтальном.
• Работа в конфигурации главный / подчиненный с двумя установками повышения давления.
• Клеммы для удаленного подключения (1 вход + 1 выход).
• Журнал аварийных сигналов для простого анализа любых неисправностей системы.
